Sa tionscal peitriceimiceach, is féidir le sceitheadh feansaí amháin ar hidreacraiceálaí ardbhrú tús a chur le múchadh éigeandála a chosnaíonn suas le $500,000 in aghaidh an lae i dtáirgeadh caillte. I ngléasra cumhachta, is féidir le sceitheadh gaile ag flange inlet tuirbín briseadh éigean a mhairfidh ar feadh laethanta a bhrú. Ní imeachtaí neamhchoitianta iad seo. Is iarmhairt dhíreach iad na dteipeanna séalaithe, agus is ionann iad agus ceann de na foinsí is suntasaí de chothabháil neamhphleanáilte agus caillteanas táirgeachta i dtionscal trom. Is é an comhpháirt atá i lár an dúshláin seo ná an gasket. Agus i measc gaiscéid, tá dearadh amháin cruthaithe go bhfuil sé thar a bheith éifeachtach chun na teipeanna costasacha seo a chosc: an Gasket Comhpháirteach Ring.
Is eilimint ina saothraítear rónta mhiotalacha é an Gasket Comhpháirteach Ring a úsáidtear in iarratais ardbhrú, ardteochta nuair nach féidir an iontaofacht a phlé. Murab ionann agus gaiscéid bog, a bhíonn ag brath ar chomhbhrúiteacht chun séala a chruthú, cruthaíonn an Gasket Joint Ring séala trí theagmháil chruinn miotail-go-miotail idir an gasket agus an groove sna aghaidheanna flange. Soláthraíonn an dearadh séala atá frithsheasmhach in aghaidh séideadh, atá an-athléimneach do thimthriallta teirmeach, agus atá in ann brú a sheasamh a scriosfadh cineálacha eile gaiscéid. Is é an toradh ná laghdú suntasach ar chothabháil neamhphleanáilte agus caillteanas táirgeachta. Míneoidh an t-alt seo conas a bhaineann an Comhpháirteach Ring seo amach, ag scrúdú a dhearadh, a ábhair, a shuiteáil agus a fheidhmíocht sna timpeallachtaí tionsclaíocha is déine. Ag Ningbo Kaxite Sealing Materials Co., Ltd, tá ár monarcha déantúsaíochtaGaiscéid Comhpháirteacha Fáinnele breis agus fiche bliain, agus tá sé feicthe againn go díreach conas is féidir leis an gasket ceart iontaofacht planda a athrú ó bhonn.
Is fáinne séalaithe miotail soladach é Gasket Comhpháirteach Fáinne a mheaisínítear de réir toisí beachta agus atá deartha chun dul isteach i groove comhfhreagrach a mheaisínítear isteach sna aghaidheanna flange. Is gnách go mbíonn an gasket ubhchruthach nó ochtagánach i dtrasghearradh, agus tá sé ar fáil i raon méideanna caighdeánacha arna sainiú ag API 6A agus ASME B16.20. Nuair a bhíonn na boltaí flange níos doichte, tá an gasket comhbhrúite idir an dá aghaidh groove. Dífhoirmíonn an miotail beagán, ag cruthú séala líne-teagmhála daingean. Tá sé seo difriúil go bunúsach ó gasket bog, a bhraitheann ar chomhbhrúcht an ábhair chun na neamhfhoirfeachtaí sa dromchla flange a líonadh. Braitheann an Gasket Comhpháirteach Ring ar chéimseata beacht an groove agus an gasket chun séala a chruthú atá láidir agus iontaofa.
Is é príomhbhuntáiste an Gasket Joint Ring ná a fhriotaíocht in aghaidh séideadh. I gasket bog, tá an eilimint séalaithe teoranta idir na aghaidheanna flange, ach níl sé faoi ghlas go meicniúil i bhfeidhm. Má sháraíonn an brú inmheánach fórsa comhbhrúite na boltaí, is féidir an gasket a bhrú amach as an gcomhpháirteach - feiniméan ar a dtugtar blowout. Is teip thubaisteach é seo a scaoileann sreabhán an phróisis agus is féidir gortú nó bás a fháil. Ní féidir leis an bhFáinne Comhpháirteach Gasket séideadh amach toisc go bhfuil sé gafa go meicniúil sa groove. Feidhmíonn an groove mar shoitheach coimeádta, agus tá an gasket comhbhrúite laistigh de. Fiú má chailltear an t-ualach bolt, fanann an gasket i bhfeidhm, ag cothabháil séala. Is gné ríthábhachtach sábháilteachta é seo in iarratais ardbhrú.
Déanann an tábla thíos comparáid idir na gnéithe dearaidh agus na saintréithe feidhmíochta de Gaiscéid Chomhpháirteach Ring agus gaiscéid bhog.
| Gné | Gasket Comhpháirteach Fáinne | Gasket Bog (Bileog) |
| Meicníocht Séalaithe | Teagmháil líne miotail-go-miotail | Comhbhrú ábhar bog |
| Friotaíocht Séidte | Ar fheabhas (gafa go meicniúil) | Go dona (is féidir é a easbhrú) |
| Rátáil Brú | Suas le 10,000 psi (690 bar) | Suas le 1,000 psi (69 bar) |
| Rátáil Teochta | Suas le 1,000 ° C (ag brath ar ábhar) | Suas go dtí 500 ° C (ag brath ar ábhar) |
| Ath-inúsáidteacht | Ní mholtar | Ní mholtar |
| Feidhmchláir tipiciúla | Wellheads, píblínte, scaglanna, stáisiúin chumhachta | Píopaí tionsclaíochta ginearálta, córais ísealbhrú |

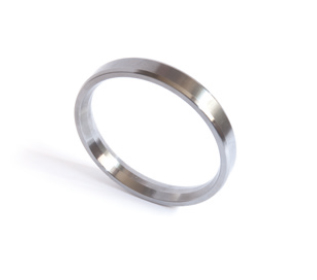

Tá dearadh an Ring Joint Gasket caighdeánaithe chun idirmhalartaithe a chinntiú. Is iad na stíleanna is coitianta ná an cineál R (ubhchruthach nó ochtagánach), an cineál RX (le haghaidh brúnna níos airde), agus an cineál BX (le haghaidh brúnna an-ard). Tá céimseata groove sonrach agus rátáil brú ag gach stíl. AgNingbo Kaxite Séalaithe Ábhair Co, Teo., déanaimid na trí stíleanna go léir a mhonarú i raon ábhar chun freastal ar riachtanais iarratais éagsúla.
Is é an séala miotail-go-miotail de Gasket Comhpháirteach Ring an eochair dá chumas chun séideadh agus sceitheadh a chosc. Nuair a bhíonn na boltaí flange níos doichte, tá an gasket comhbhrúite i gcoinne aghaidheanna an groove. Is teagmhála líne é an teagmháil tosaigh - buaileann dromchla cuartha an gasket le dromchla cothrom an groove. De réir mar a mhéadaíonn an t-ualach bolt, dífhoirmíonn an miotail ag an líne teagmhála go plaisteach, rud a chruthaíonn limistéar teagmhála níos leithne. Tá an dífhoirmiúchán seo teoranta do réigiún an-bheag, agus cruthaíonn sé séala atá daingean agus athléimneach araon. Tá an séala daingean toisc go gcuireann an teagmháil miotail-go-miotail deireadh leis na bearnaí micreascópacha a ligfeadh sreabhach éalú. Tá sé athléimneach toisc go gceadaíonn dífhoirmiúchán leaisteacha an gasket agus an flange don chomhpháirteach freastal ar ghluaiseachtaí beaga gan teagmháil a chailleadh.
Tá céimseata an groove ríthábhachtach maidir le feidhmíocht an tséala. Déantar an groove a mheaisíniú go dtí uillinn bheacht (go hiondúil 23° le haghaidh gaiscéid de chineál R) agus doimhneacht. Nuair a bhíonn an gasket comhbhrúite, cuireann gníomh dingithe an groove an t-ábhar gasket i dteagmháil go docht leis na aghaidheanna groove. Cruthaíonn sé seo séala a éiríonn níos déine de réir mar a mhéadaíonn an brú. Séala brú-fhuinnimh a thugtar air seo. Dá airde an brú inmheánach, is mó an gasket a éigean i gcoinne na n-aghaidheanna groove, agus an níos déine a thiocfaidh an séala. Is é seo a mhalairt de gasket bog, is féidir a bhrú amach as an comhpháirteacha ardbhrú. Taispeánann an tábla thíos an gaol idir brú inmheánach agus fórsa séalaithe le haghaidh Gasket Comhpháirteach Fáinne.
| Brú Inmheánach (barra) | Fórsa Séalaithe (N/mm) | Strus Teagmhála (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Is é an tséala brú-fhuinnimh a fhágann go bhfuil an Comhghásket Ring chomh héifeachtach sin chun séideadh a chosc. Fiú má laghdaítear an t-ualach bolt mar gheall ar leathnú teirmeach nó scíthe, leanann an brú inmheánach ag fuinneamh an tséala. Is gné ríthábhachtach sábháilteachta é seo in iarratais ardbhrú. Ag ár monarcha, déanaimid tástáil ar gach baisc de Ring Joint Gaskets chun a bhfeidhmíocht séalaithe brú-fhuinnimh a fhíorú. Bainimid úsáid as rig tástála hiodrálach a chuireann brú inmheánach i bhfeidhm ar flange tástála agus a thomhaiseann an ráta sceite. Déanann ár gaiscéid rátaí sceite a bhaint amach go comhsheasmhach atá i bhfad faoi na teorainneacha incheadaithe API 6A agus ASME B16.20.
Cinneann an t-ábhar as a ndéantar Gasket Comhpháirteach Fáinne a chumas coinníollacha creimneach agus teirmeacha an iarratais a sheasamh. Teipfidh gasket déanta as an ábhar mícheart roimh am, rud a fhágann go mbeidh cothabháil neamhphleanáilte agus caillteanas táirgeachta. Is iad na hábhair is coitianta le haghaidh Gaiscéid Comhpháirteacha Fáinne ná iarann bog, cruach ísealcharbóin, cruach dhosmálta (304, 316, 321), agus cóimhiotail choimhthíocha mar Inconel, Monel, agus Hastelloy. Tá raon sonrach teochta agus friotaíocht creimeadh ag gach ábhar. Ní mór roghnú an ábhair a bheith bunaithe ar an sreabhach próiseas, an teocht oibriúcháin, agus an saol seirbhíse is gá.
Is é iarann bog an t-ábhar is eacnamaí agus tá sé oiriúnach d'iarratais íseal-teocht, neamh-chreimneach. Úsáidtear cruach ísealcharbóin le haghaidh iarratais beagán níos déine. Is iad cruach dhosmálta 304 agus 316 capaill oibre an tionscail, rud a thairgeann friotaíocht maith creimeadh agus neart ardteochta. Déantar cruach dhosmálta 321 a chobhsú le tíotáiniam chun creimeadh intergranular a chosc ag teocht ard. Úsáidtear Inconel agus Monel sna timpeallachtaí is ionsaitheach, mar shampla iad siúd ina bhfuil clóirídí nó gaile ardteochta. Soláthraíonn an tábla thíos treoir maidir le teorainneacha teochta agus creimeadh na n-ábhar coitianta Ring Joint Gasket.
| Ábhar | uas. Teocht (°C) | Friotaíocht Creimthe | Feidhmchláir tipiciúla |
| Iarann Bog | 400 | bocht | Seirbhísí ísealbhrú, neamhchreimneach |
| Cruach Ísealcharbóin | 500 | Cóir | Píopaí tionsclaíochta ginearálta |
| Cruach dhosmálta 304 | 700 | Maith | Seirbhísí scaglainne agus peitriceimiceacha is mó |
| Cruach dhosmálta 316 | 800 | An-mhaith | Timpeallachtaí creimneach, gaile ardteochta |
| Cruach dhosmálta 321 | 900 | An-mhaith | Feidhmchláir ardteochta |
| Ionaill 625 | 1,000 | Ar fheabhas | Teocht mhór, an-chreimneach |
| Móin 400 | 800 | Ar fheabhas | Timpeallachtaí ina bhfuil clóiríd |
Is cinneadh ríthábhachtach innealtóireachta é roghnú an ábhair cheart. Creimfidh gasket nach bhfuil frithsheasmhach don sreabhán próisis, caillfidh sé a chumas séalaithe agus d'fhéadfadh sé an próiseas a éilliú. Déanfaidh gasket nach bhfuil rátáilte don teocht oibriúcháin maolú nó creep, caillfidh sé a réamh-ualach agus ligfidh sé sceitheadh. Ag Kaxite, oibrímid go dlúth lenár gcustaiméirí chun an t-ábhar is fearr a roghnú do gach feidhmchlár. Coinnímid bunachar sonraí cuimsitheach de chomhoiriúnacht ábhar agus is féidir moltaí sonracha a sholáthar bunaithe ar choinníollacha an phróisis. Tá an tseirbhís seo ar cheann de na bealaí a gcabhróimid lenár gcustaiméirí cothabháil neamhphleanáilte agus caillteanas táirgeachta a laghdú.
Teipfidh ar an nGasket Comhpháirteach Fáinne is durable ar domhan mura bhfuil sé suiteáilte i gceart. Is fachtóir ríthábhachtach é an tsuiteáil maidir le hiontaofacht an tséala. Is iad na hearráidí suiteála is coitianta ná: athúsáid gasket atá comhbhrúite cheana féin, damáiste a dhéanamh don gasket le linn láimhseála, gan an groove a ghlanadh, agus an chasmhóimint bolt míchothrom a chur i bhfeidhm. Féadfaidh teip roimh am a bheith mar thoradh ar gach ceann de na hearráidí seo. Is próiseas córasach é suiteáil cheart nach mór a leanúint go cúramach.
Is é an chéad chéim ná an gasket agus an groove a iniúchadh. Caithfidh an gasket a bheith saor ó lochtanna cosúil le scratches, dents, nó creimeadh. Caithfidh an groove a bheith glan, tirim, agus saor ó aon bhruscar nó sean-ábhar gasket. Déanfar aon damáiste don groove a aistriú chuig an gasket, rud a chosc séala ceart. Is é an dara céim ná an gasket a shuiteáil sa groove. Ba chóir an gasket a láimhseáil go cúramach chun damáiste a sheachaint. Ba chóir é a chur sa groove agus a sheiceáil chun a chinntiú go bhfuil sé ina suí i gceart. Is é an tríú céim ná na flanges a ailíniú. Ní mór na flanges a bheith comhthreomhar agus ailínithe laistigh de na lamháltais shonraithe. Cuirfidh mí-ailíniú faoi deara luchtú míchothrom an gasket agus d'fhéadfadh sceitheadh a bheith mar thoradh air.
Is é an ceathrú céim ná na boltaí a dhéanamh níos doichte. Ní mór é seo a dhéanamh i bpatrún réalta nó tras, i bpasanna iolracha, chun luchtú fiú a chinntiú. Ba cheart go mbeadh an chasmhóimint bolt deiridh de réir sonraíochtaí an mhonaróra flange. Tá sé riachtanach sreangán chasmhóiminte calabraithe a úsáid. Tugann an tábla thíos achoimre ar na céimeanna suiteála agus na príomhphointí le seiceáil.
| Céim | Gníomh | Seiceáil Eochracha |
| 1 | Iniúchadh gasket agus groove | Gan aon lochtanna, glan agus tirim |
| 2 | Suiteáil gasket sa groove | Ina suí i gceart |
| 3 | Ailínigh flanges | Comhuaineach agus dírithe |
| 4 | Níos doichte boltaí i bpatrún réalta | Pasanna iolracha, fiú chasmhóiminte |
| 5 | Seiceáil chasmhóiminte deiridh | De réir sonraíochta |
Ag ár monarcha, soláthraímid treoracha suiteála mionsonraithe le gach Ring Joint Gasket a sheolaimid. Cuirimid oiliúint suiteála ar an láthair ar fáil dár gcustaiméirí freisin. Tá ár bhfoireann theicniúil ar fáil chun cabhrú le haon cheisteanna suiteála. Trí na nósanna imeachta seo a leanúint, is féidir lenár gcustaiméirí a chinntiú go seachadann a gcuid Gaiscéid Chomhpháirteach Ring an iontaofacht fhadtéarmach atá riachtanach chun cothabháil neamhphleanáilte agus caillteanas táirgeachta a laghdú.
Áirítear le costas iomlán úinéireachta (TCO) Gasket Comhpháirteach Fáinne an praghas ceannaigh tosaigh, an costas suiteála, an costas cothabhála, agus an costas teip. Cé go bhfuil praghas ceannaigh tosaigh Gasket Comhpháirteach Fáinne níos airde ná mar a bhíonn ag gasket bog, is minic a bhíonn an TCO níos ísle toisc go maireann an Gasket Comhpháirteach Ring níos faide agus go dteipeann air chomh minic. Is féidir le teip aonair gasket bog costas a thabhairt do na céadta mílte dollar i dtáirgeadh caillte, agus is féidir le Gasket Comhpháirteach Ring cosc a chur ar an teip sin. Soláthraíonn an tábla thíos comparáid idir an TCO de Ghluaisgéad Comhpháirteach Fáinne agus de ghasket bog thar thréimhse 10 mbliana.
| Comhpháirt Costais | Gasket Comhpháirteach Fáinne | Gasket Bog |
| Praghas Ceannacháin Tosaigh (in aghaidh an aonaid) | $50 | $10 |
| Líon Athchur (10 mbliana) | 2 | 6 |
| Costas Iomlán Ceannaigh | $100 | $60 |
| Saothar Suiteála (10 mbliana) | $200 | $600 |
| Costas Teip (10 mbliana) | $0 | $50,000 |
| Costas Iomlán na hÚinéireachta | $300 | $50,660 |
Léiríonn an tábla go bhfuil TCO an Gasket Comhpháirteach Ring i bhfad níos ísle ná sin an gasket bog, in ainneoin an praghas ceannaigh tosaigh níos airde. Tagann an coigilteas as an líon laghdaithe athsholáthair, an tsaothar suiteála níos ísle, agus deireadh a chur le costais teip. Is é seo an argóint eacnamaíoch maidir le húsáid Ring Joint Gaskets in iarratais ardbhrú, ardteochta. Is mó i bhfad an costas a bhaineann le teip amháin ná costas an gháiséid féin. Ag Ningbo Kaxite Sealing Materials Co., Ltd., cabhraímid lenár gcustaiméirí an TCO dá réitigh séalaithe a ríomh. Creidimid gurb é an Ring Joint Gasket an réiteach is éifeachtaí ó thaobh costais d'iarratais éilitheacha.
Ceist 1: An féidir Gasket Comhpháirteach Fáinne a athúsáid tar éis é a chomhbhrú?
Freagra: Ní hea, níor cheart Gasket Comhpháirteach Fáinne a athúsáid. Nuair a bhíonn an gasket comhbhrúite, tá sé tar éis dífhoirmiúchán plaisteach a dhéanamh agus tá sé cruaite ag obair. Ní sholáthróidh athúsáid sé séala iontaofa. Ba chóir an gasket a athsholáthar gach uair a osclaítear an flange. Is cleachtas sábháilteachta ríthábhachtach é seo. Ag Ningbo Kaxite Sealing Materials Co., Ltd., molaimid go gcoimeádfadh ár gcustaiméirí fardal leordhóthanach de ghaiscéid spártha chun a chinntiú nach gcuirtear cathú orthu gasket a athúsáid i gcás éigeandála.
Ceist 2: Conas a roghnaíonn mé an t-ábhar ceart le haghaidh Gasket Comhpháirteach Ring?
Freagra: Braitheann roghnú an ábhair ar an sreabhach próiseas, an teocht oibriúcháin, agus an fhriotaíocht creimeadh riachtanach. I gcás iarratais íseal-teocht, neamh-chreimneach, is leor iarann bog nó cruach ísealcharbóin. Don chuid is mó d'iarratais scaglainne agus pheitriceimiceach, moltar cruach dhosmálta 304 nó 316. I gcás iarratais ardteochta nó an-chreimneach, d'fhéadfadh go mbeadh gá le cóimhiotail choimhthíocha mar Inconel nó Monel. Is féidir lenár bhfoireann theicniúil moltaí sonracha a sholáthar bunaithe ar do choinníollacha próisis.
Ceist 3: Cad é an difríocht idir cineál R, cineál RX, agus cineál BX Ring Joint Gasket?
Freagra: Is é an cineál R an gasket caighdeánach ubhchruthach nó ochtagánach a úsáidtear i bhformhór na n-iarratas. Tá céimseata modhnaithe ag an gcineál RX a sholáthraíonn séala níos éifeachtaí ag brúnna níos airde. Tá an cineál BX deartha le haghaidh brú an-ard agus tá dearadh brú-fhuinnimh aige. Tá céimseata groove sonrach agus rátáil brú ag gach cineál. Déanann ár monarcha na trí chineál ar fad, agus is féidir linn cabhrú leat an ceann ceart a roghnú le haghaidh d'iarratas.
Ceist 4: Conas is féidir liom a chur in iúl an bhfuil damáiste déanta d'Fháinne Comhpháirteach?
Freagra: D'fhéadfadh scratches infheicthe, dents, nó creimeadh a bheith ag Gasket Comhpháirteach Fáinne damáiste. D'fhéadfadh sé a bheith dífhoirmithe freisin as babhta nó trasghearradh leacaithe a bheith aige. Má tá aon cheann de na comharthaí seo i láthair, níor cheart an gasket a úsáid. Is féidir le fiú locht beag cosc a chur ar an gasket ó shéaladh i gceart. Déan iniúchadh cúramach i gcónaí ar an gasket roimh é a shuiteáil.
Ceist 5: Cad é an rátáil brú uasta atá ag Gasket Comhpháirteach Ring?
Freagra: Braitheann an rátáil brú uasta de Gasket Comhpháirteach Fáinne ar an gcineál agus ar an ábhar. Go hiondúil déantar gaiscéid de chineál R a rátáil go 5,000 psi (345 bar). Tá gaiscéid cineál RX rátáilte go 10,000 psi (690 bar). Tá gaiscéid cineál BX rátáilte go 15,000 psi (1,034 bar) nó níos airde. Braitheann an rátáil brú iarbhír freisin ar an rátáil flange agus ar an ualach bolt. Is féidir lenár mhonarcha rátálacha brú sonracha a sholáthar do gach cineál agus ábhar gasket.
Is comhpháirt ríthábhachtach é an Gasket Comhpháirteach Ring san iarracht cothabháil neamhphleanáilte agus caillteanas táirgeachta i gcórais tionsclaíocha ardbhrú a laghdú. Is é an tséala miotail-go-miotail, a dhearadh brú-fhuinnimh, agus a fhriotaíocht in aghaidh séideadh an réiteach séalaithe is iontaofa d'iarratais éilitheacha. Tríd an ábhar ceart a roghnú, an gasket a shuiteáil i gceart, agus tar éis clár cothabhála coisctheach, is féidir le hoibreoirí plandaí beagnach deireadh a chur le teipeanna a bhaineann le gasket. Is é an toradh ná aga fónaimh níos airde, costais chothabhála níos ísle, agus timpeallacht oibre níos sábháilte.
Ag Ningbo Kaxite Sealing Materials Co., Ltd., tá ár n-mhonarcha ag déanamh Gaiscéid Ring Joint le breis agus fiche bliain. Cuirimid raon iomlán de gaiscéid caighdeánach agus saincheaptha ar fáil i réimse ábhar. Tá ár bhfoireann theicniúil ar fáil chun cabhrú le roghnú ábhar, oiliúint suiteála agus anailís teip. Táimid tiomanta cabhrú lenár gcustaiméirí na leibhéil is airde iontaofachta agus sábháilteachta a bhaint amach ina gcuid oibríochtaí.
Déan teagmháil le Ningbo Kaxite Sealing Materials Co., Ltd inniuchun tuilleadh a fhoghlaim faoinár nGaiscéid Chomhpháirteacha Ring agus conas is féidir leo do chaillteanas cothabhála agus táirgeachta gan phleanáil a laghdú.
